大氣電漿技術與傳統真空電漿同樣具有高能粒子，卻無真空電漿所需的密閉式反應腔體及真空抽氣系統，在近幾年受到許多人的矚目。所為大氣電漿，亦即在常溫常壓的環境中即能實施操作，可大幅降低生產成本和加速生產效率。工業技術上的表面處理技術，主要是提升工件表面之親水性，或異質物接合的黏著強度。目前常用的方式包含：化學藥劑蝕刻、火焰處理法、臭氧法及真空電漿處理等。但，上述技術通常具有環?？剂?、高成本，與生產效率緩慢等缺點。而大氣壓電漿技術的崛起，在許多的領域造成革命性的震撼，傳統需真空或濕式制程才能達到的目的，在常溫常壓的條件下，即有新的解決方法。
電漿技術簡介
電漿(Plasma)乃一群部分離子化之氣體(Partially Ionized Gas)，其內部組成包括帶電荷之電子、離子，不帶電的中性氣體原子(或分子)與自由基(Radicals)等物種。若以操作壓力范圍來進行區分，又可分為高溫電漿及低溫電漿。亦即，當操作壓力大于500 Torr 時，其產生的電漿因內部電子、離子和中性原子(或分子)的碰撞效應極為頻繁，故電子溫度(Te)與氣體溫度(Tg)趨近于一致；此時中性原子(或分子)溫度可高達幾萬或幾十萬K，稱之為高溫電漿(Thermal Plasma)。而當操作壓力小于 50 Torr，因平均自由路徑相較為大，此時電子因被外加電場加速而獲得能量。
在較低之操作壓力下時，離子溫度(Ti)遠比電子溫度低，且中性原子或分子因無法被電場加速，加上受電子或離子的碰撞頻率頗低，因此其整體溫度接近室溫，稱之為低溫電漿 (Non-Thermal Plasma)。
電漿的生成主要靠由電漿內部物種的連續碰撞反應，亦即靠著電子在電場中加速獲得極高的動能，以碰撞進行能量傳遞，解離氣體分子。就原子而言，當傳遞的能量累積至足夠造成原子內電子的遷移，即產生一離子與二次電子(此電子又將受電場加速而重覆上述反應)。
而電子動能與電場間可由電場對電子作功之累積表示，即電子動能相當于電場作用力與距離之乘積，亦即電子所獲得的能量相當于粒子帶電量、電場大小及其粒子平均自由路徑之相乘積。故在電子帶電量固定下，欲提升電子動能則需由增加電場，或提升平均自由路徑，也就是降低碰撞頻率等技術上著手。這也就是一般電漿制程多半以高電壓，以及低壓真空環境下操作之主因。然而，低壓真空制程包含高設備成本，同時限制產品推動連續制程的應用，無法降低制作成本；故電漿制程若能于大氣條件下進行，這對于產品成本無非是絕對的優勢；而常壓下電子與其它中性物種碰撞頻率極高，其電子在尚未獲得足夠能量進行離子化碰撞前便把累積的能量釋出。是故，于大氣環境下產生電漿，其方法有二︰提供大量電流來加熱氣體分子，此型式又稱為常壓熱電漿；或者提供高壓電場，使電子在有限的距離中累積足夠能量來產生離子化碰撞，此型式為常壓低溫電漿。然而對于制程應用而言，一大氣壓且低溫之電漿制程為業界所樂見的。
大氣電漿之分類
大氣電漿(或稱為常壓電漿)乃指于一大氣壓或接近一大氣壓之狀態下所產生的電漿，相較于低壓真空電漿技術，常壓電漿系統比真空電漿系統省去龐大的真空腔體與真空泵，于設備成本上有絕對的優勢；更遑論加速生產效率，與減少真空制程步驟和大量維護成本之效益。
表一整理幾種常見的大氣電漿系統之特性；其中，常壓噴射電漿設備及介電質放電系統因常壓低溫(Non-thermal Plasma)之電漿制程特性，易整合于產品制作流程上，同時有效解決電暈放電系統之均勻度，因此也最備受矚目。

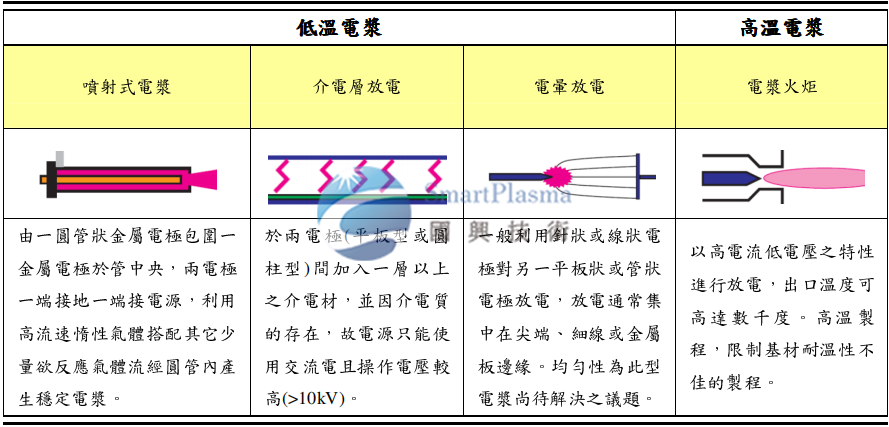

表一大氣電漿系統之特性列表
1. 噴射式電漿(Plasma Jet)
其特色為電漿面積小、能量集中、處理效率高、產生的臭氧濃度較低、靜電累積較小。其應用效果是大氣電漿中最佳選擇，但受限于處理面積狹小，通?？啥?/span>支并聯成一寬幅式處理系統。目前的應用包括了：表面改質、光阻去除、電漿蝕刻、液晶面板芯片貼合、卷帶式載板制程清潔、手機組裝貼合、生醫材料殺菌及涂布/印刷前處理。
2006 年，本公司所研發之常溫常壓噴射式電漿，在常壓常溫的環境下運行時，只消耗空氣和電，即可輕易直接和既有的生產工藝配合，無論是塑料、橡膠、金屬、紡織品、紙類還是玻璃都能大提升工件表面能(>65 達因)。通過這樣的處理工藝，制品的表面狀態才能充分滿足后續的涂裝、粘接、印刷等工藝的要求，始可實現現代制造工藝所追求的高質量，高可靠性，高效率，低成本和環保等目標。
此外，本公司的零電勢常壓噴射式電漿，比起第一代噴射式電漿處理工藝，電極壽命長達一萬小時；在某些潔凈的環境與制程下，電極壽命更長達三萬小時，也更適合處理敏感易損的表面。例如 DVD、電容器、電路基板等。這些表面覆蓋金屬電路制品，透過零電位差電漿的處理，不但不會受到任何的損傷，更是簡潔而易于掌握，且完全環保的工藝。
2. 介電質放電(DBD)
其特色為線型電漿，適合大面積且平整面之工件表面處理。其操作頻率介于 1~40kHz，操作電壓大于 10KV。此工藝的缺點為:絲狀的微放電之電流集中于一些小點，容易損壞電極板上做表面處理的材料，且電漿反應的效率遠低于噴射電漿 10 倍以上；各項研究上更指出，DBD 約有 92%能源損耗在熱能的產生。且 DBD 必須使用氮氣，或者氦氣、氖氣等昂貴的惰性氣體，始得以順利點燃電漿。此外，其電漿模塊均勻度制作的困難度，電極壽命與可靠度都備受質疑，因此一直未被工業界正式大量采用。
大氣電漿預處理特性

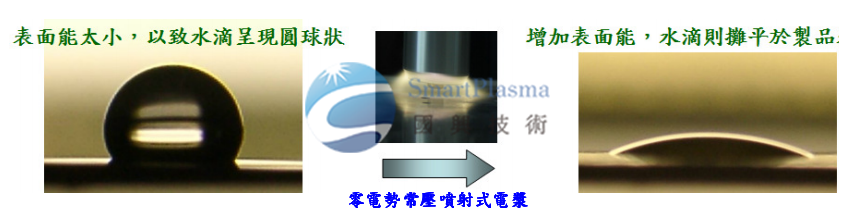

在干凈而剛打過蠟的汽車涂裝表面特別容易彈開雨滴是什么原因呢？此乃因?yàn)椋?/span>涂裝表面的能量非常的低，相對于水的表面張力(72 mN/m)非常大之故。傳統噴涂預處理工藝，為了確保噴涂質素良好，工件表面必須徹底清潔 (亦即增加表面能)，否則容易影向涂層的附著力。

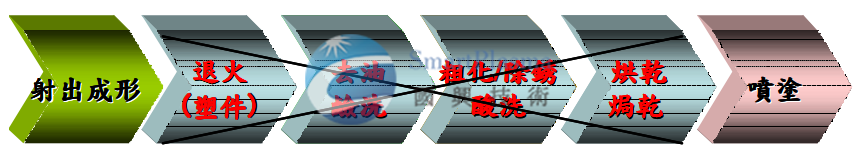

涂裝前處理程序：
ㄧ、退火 (只適用于塑料)
作用: 由于塑料在涂裝時容易變形，故必須在涂裝前，將塑料加熱到稍低于熱變形時的溫度以減低內應力。大氣電漿溫度低于 80℃，藉由移動速度可調整加工溫度，同時達到薄膜表面退火之目的。
二、
